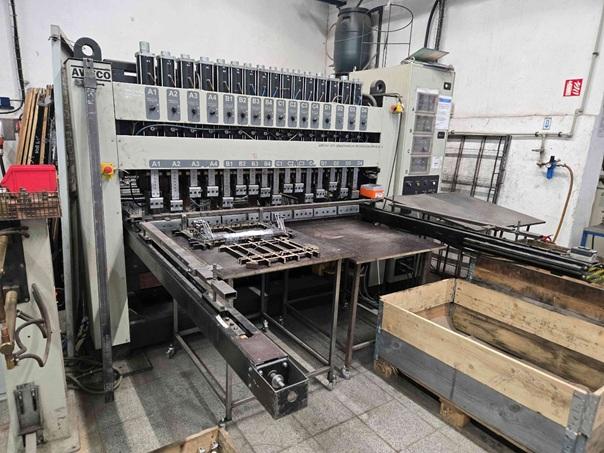

| Popis: | Zařízení je určeno pro odporové svařování drátěných sítí, gabionů, polotovarů drátěného programu atd. Je určeno pro svařování drátů od průměru 2,5 mm do 8 mm.
Obsluha zařízení zakládá polotovary ke svaření (dráty) do svařovacího přípravku který následně zařízení uchopí, v automatickém procesu provede všechny svary a následně přípravek uvolní. V mezičase obsluha zakládá polotovary pro svaření do druhého svařovacího přípravku a následně přípravky vymění. Tento cyklus se neustále opakuje.
Zařízení se skládá zejména s těchto částí:
Rám v portálovém uspořádání
Šestnáct pneumatických svařovacích hlav s roztečí 100 a 125 mm a protilehlých držáků spodní elektrody
Bezpečnostní zábrany

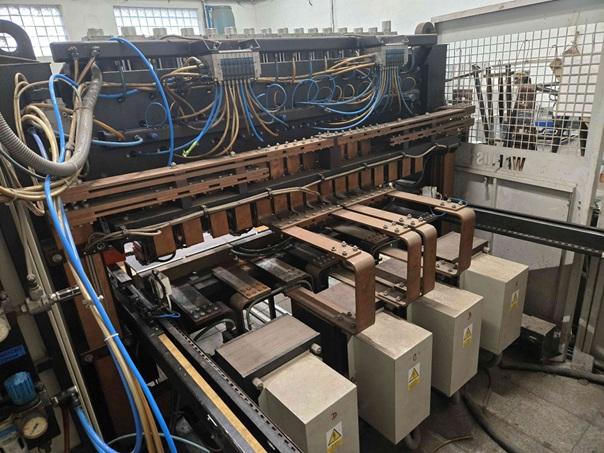

Čtyři svařovací transformátory 150 kVA
Koncové stupně pro řízení transformátorů

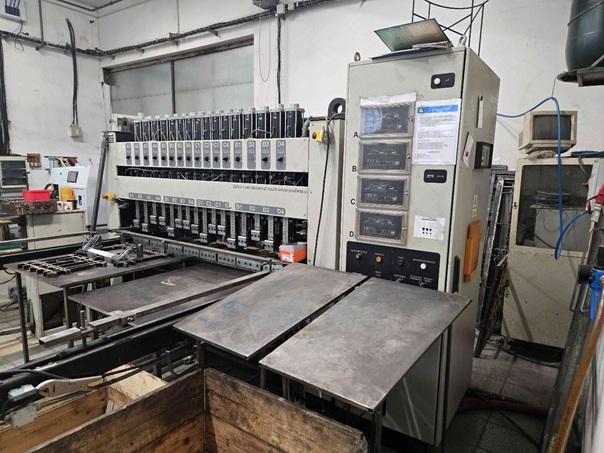

Řídící rozvaděč s programovacími a technologickými jednotkami
Technické parametry zařízení:
Napájecí napětí: 3x400V, 50 Hz
Instalovaný příkon jm.: 605 kVA
Dimenzování el. přípojky: min 300 A
Rozměry: 2450 x 1985 x 1245 mm
Hmotnost: 4600 kg
Chlazení: vodní |
