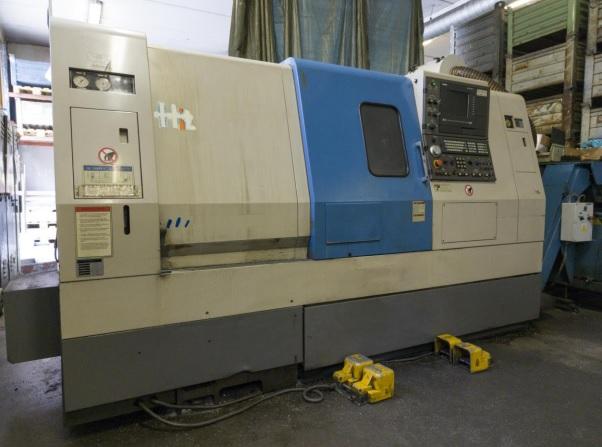

Popis: | Soustružnicko-frézovací centrum. Základ stroje tvoří jednolité lože z vyzrálé šedé litiny zabezpečující vysokou tuhost a přesnost při obrábění.
Stroj je vhodný pro nepřetržitý provoz, díky dialogovému programování vhodný i pro malosériové provozy a nástrojárny.
Stroj byl v provozu výhradně na obrábění hliníkových odlitků.
Hlavní vřeteno:
Plná „C“ osa s hydraulickou brzdou a indexací po 0,001°
Průměr sklíčidla (hlavní vřeteno): 250mm
Oběžný průměr : 590mm
Max. průměr soustružení : 390mm
Max. délka obrábění : 650mm
Průměr průchodu vřetenem pro tyčovinu : 80mm
Otáčky : 36-3600 rpm
Výkon (30min/ stálý): 18,5kW/15kW
Maximální váha obrobku – 200kg
Protivřeteno:
Průměr sklíčidla (protivřeteno) : 160mm
Průměr průchodu vřetenem pro tyčovinu: 50mm
Otáčky : 45-4500 rpm
Revolver:
Zásobník nástrojů : 12 pozic
Počet poháněných : 12
Osy:
Délka pojezdu osy Z: 660mm (650+10)
Délka pojezdu osy X: 265mm (255+10)
Rychloposuv osy X : 24 m/min
Rychloposuv osy Z: 30 m/min
Rozměry:
Výška: 1850mm
Šířka: 1850mm
Délka: 3692mm
Váha: 6450kg

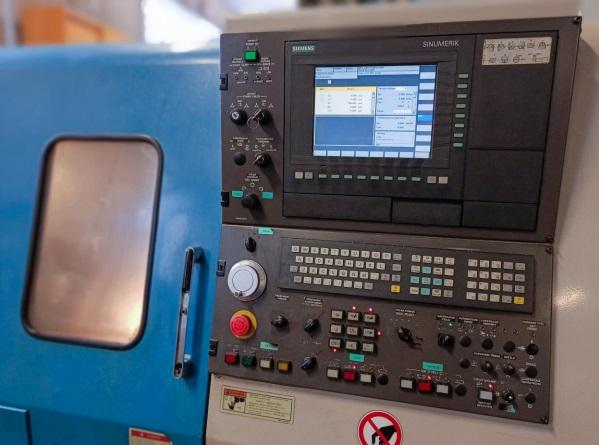

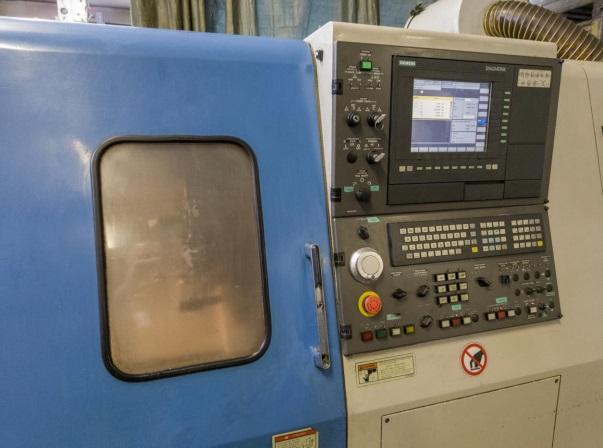

Řídící systém:
Siemens Sinumerik 840D
Dialogové programování DPRO (Hyundai)
Součást nabídky:
Sklíčidlo 3-čelisťové na hlavní vřeteno D250mm
Sklíčidlo 3-čelisťové na protivřeteno D160mm
Domečky pro upínání soustružnických nožů + pouzdra – 8 ks
Poháněný nástroj do zásobníku nástrojů( pro vrtání – frézování) – přímé 2ks , vyosené 1ks ,
úhlové (90°) 1ks
Pásový dopravník třísek s vyústěním na boku stroje
Kompletní systém chlazení s nádrží na chladící kapalinu
Plné zakrytování pracovního prostoru
Odlučovač olejové mlhy
Dokumentace |
