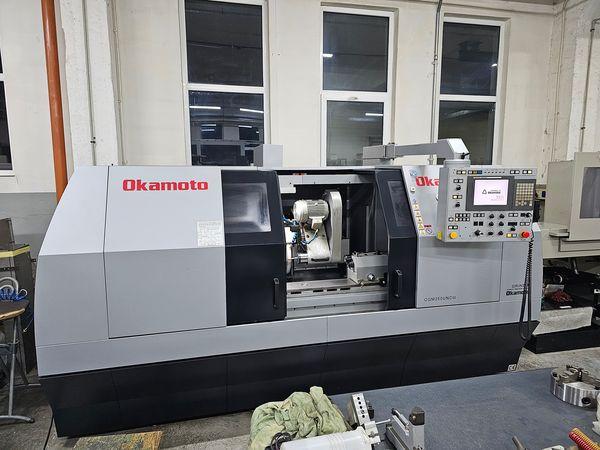

| Popis: | CNC universální bruska pro vnější broušení válcových ploch.
Dvě plynule řiditelné osy.

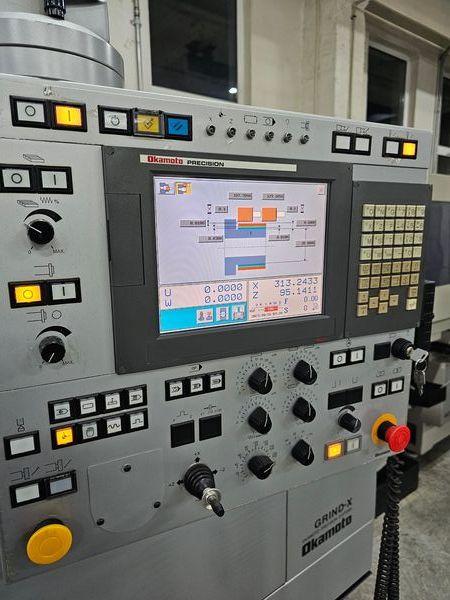

Přesné polohování.

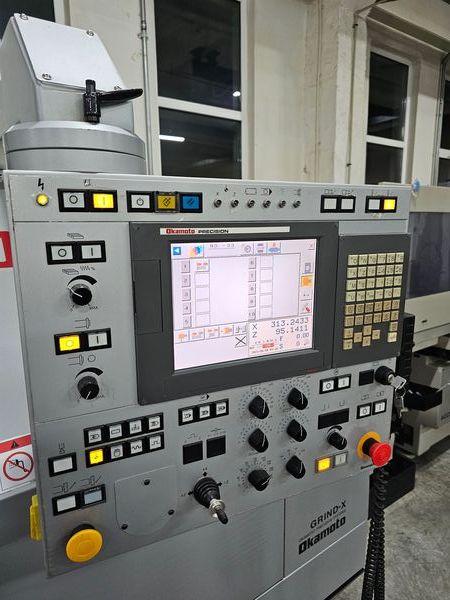

Možnost uložení 21 programů jako standard.
Stroj v dobrém technickém stavu, po dohodě možnost odzkoušení.
Pracovní prostor:
Oběžný průměr 320 mm.
Vzdálenost mezi hroty / max. délka broušení 500 mm
Max. broušený průměr 300 mm
Max. hmotnost obrobku - mezi hroty 150 kg
Max. hmotnost obrobku - čelisti 40 kg
Brousicí kotouč:
Rozměr (průměr x šířka x otvor) 405x75x127 mm
Řezná rychlost 45 m/s

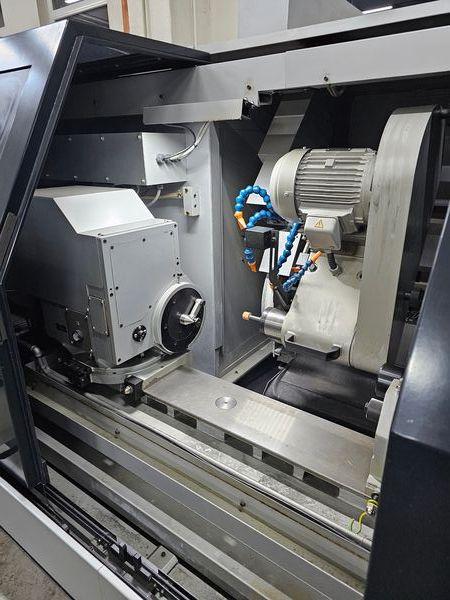

Brousicí vřeteník:
Rozjezd v příčném směru - osa Z - mm
Rozjezd v podélném směru - osa X 300 mm
Úhel natočení ±30 °
Min. přírůstek 0,0001 mm
Rychloposuv 4 mm/min
Otáčky - ot/min
Stůl:
Rozjezd v podélném směru - osa X - mm
Rozjezd v příčném směru - osa Z 870 mm
Úhel natočení 0 až -10 °
Min. přírůstek 0,0001 mm
Rychloposuv 10 m/min
Pracovní vřeteník:
Typ vřetene s pevným/otočným hrotem
Velikost kužele MK 4
Vrtání vřetene 20 mm
Otáčky 10 až 500 ot/min
Úhel natočení 30 až -90 °
Koník (manuálně nastavitelný)
Velikost kužele MK 4
Rozsah pojezdu koníka 30 mm
Pohony:
Brousicí vřeteno 7,5 kW
Pracovní vřeteník 0,75 (AC servo motor) kW
Posuv stolu 1,6 (AC servo motor) kW
Posuv brousicího vřetene 1,6 (AC servo motor) kW
Celkový příkon 20 kVA
Zastavěná plocha:
Výška osy broušení 1000 mm
Rozměr (šířka x hloubka x výška) 3595x1978x1721 mm
Hmotnost stroje 4600 kg. |
