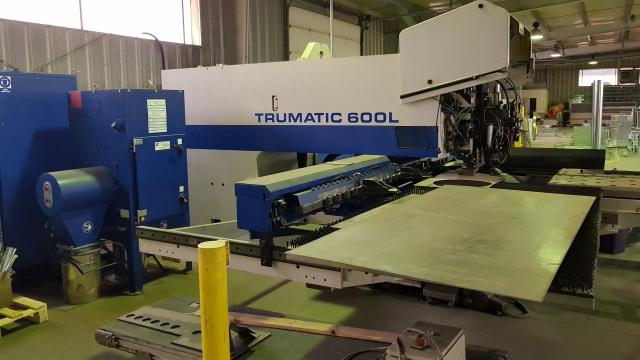

| Popis: | V dobrém stavu, možnost prohlídky.
Technické údaje:
Síť: 400V/50Hz
Pojistka: 3 x 100 A
připojená zátěž 65 kVA
Pracovní oblast X x Y bez přemístění
Kombinovaný provoz 2585 x 1280 mm
děrovací operace 2585 x 1370 mm
laserový provoz 2585 x 1280 mm
Výkon:
Laser 2000W
Maximální tloušťka plechu 8 mm
Maximální děrovací síla (včetně přídržného zařízení 20 kN) 220 kN
Aktivní přidržovač (programovatelný v krocích) 4,5-20 kN
Maximální hmotnost obrobku 200 kg
Maximální průchozí výška
Při děrování 35 mm
1m laserový provoz 22mm
rychlosti:
Osa X 90 m/min
Y-osa 60 m/min
sekvence současných zdvihů
děrování 900 min
Podpis 2800 min
C-osa
děrování 60 otáček/min
tváření závitů 330 otáček/min
nástroje
Polohy nástroje na lineárním zásobníku 19 se 2 svorkami
Počet nástrojů při použití multitool 19 až 190 nástrojů
Otočení všech nástrojů otočné o 360°
doba výměny nástroje 1,5-5s
Maximální průměr děrování
Jediný zdvih 76,2 mm na všech pozicích nástroje
Standardní Multicut 200 mm
Maximální výška ohybu 25 mm
Maximální rozměr dílu 500 x 500 mm
Přesnost:
Odchylka polohy ± 0,1 mm
Průměrný rozptyl polohy ±0,03 mm
CNC řízení TRUMPF: Základ: Siemens SINUMERIK 840D
|
