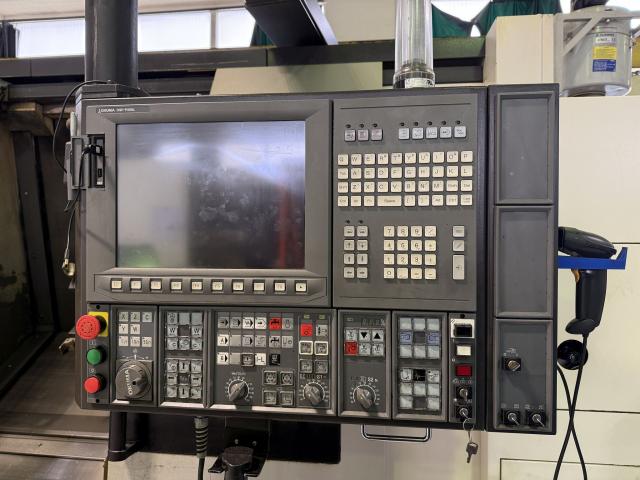

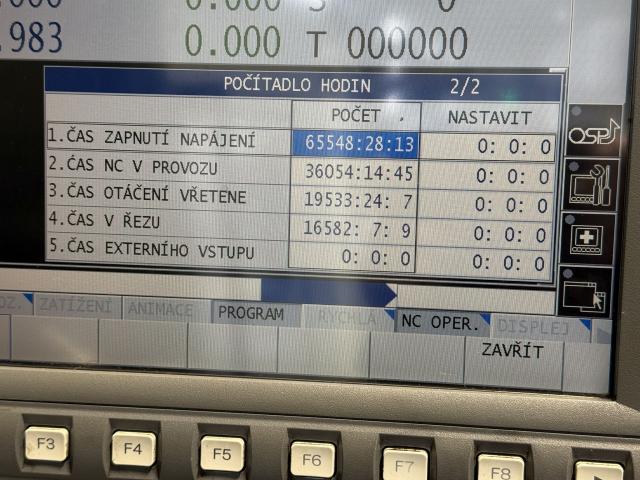

| Popis: | Řídící systém OSP-P300L CNC s 15“ barevnou dotykovou obrazovkou. Motohodiny Čas zapnutí napájení : 65 458 h
ke dni 18.03.2026 Čas NC v provozu : 36 054 h
Čas otáčení vřetene: 19 533 h
Čas v řezu 16 582 h
Stále přibývají.
Příkon 33,1 kVA.
Technická data
Max. oběžný průměr 480 mm (cca k aktuální konstrukci lopatky na odebírání obrobků)
Max. obráběný průměr 340 mm
Max. točná délka 785 mm
Kleština + 10“ hydraulické sklíčidlo B210-A06-01, 3x měkké čelisti (Schunk KM-WBL 103)
1x tvrdé čelisti (Schunk SHB-J 100)
hydraulický průchozí válec SS 1770, tahová trubka
Hlavní vřeteno
Vřeteno se zakončením JIS A2-6, vrtání pr. 80 mm, integrovaný motor
Rozsah otáček 45 - 5 000 min.-1
Výkon/trvalý chod 22 kW/15 kW
Souvisle řízená C-osa, 3600 s 0.001° inkrementem
Vedlejší vřeteno
Rozsah otáček 50 – 6 000 min-l
Výkon/ trvalý chod 11 kW/7,5 kW
Vřeteno se zakončením pr. 14O mm, vrtání pr. 62 mm, integrovaný motor
Souvisle řízená C-osa, 360° s 0.001° inkrementem
Kleština + 6“ hydraulické sklíčidlo B206-01, 3 x sada měkkých čelistí (Schunk KM-WBL 62)
hydraulický průchozí válec SS1243, tahová trubka
pojezd vedlejšího vřetene - NC osa W zdvih pro W450: 595mm
pružinový vyhazovač kusů z protivřetene
hlídání přetížení W osy (krouticí moment pohonu)
Upnutí hrotu (koník) ve vedlejším vřetenu

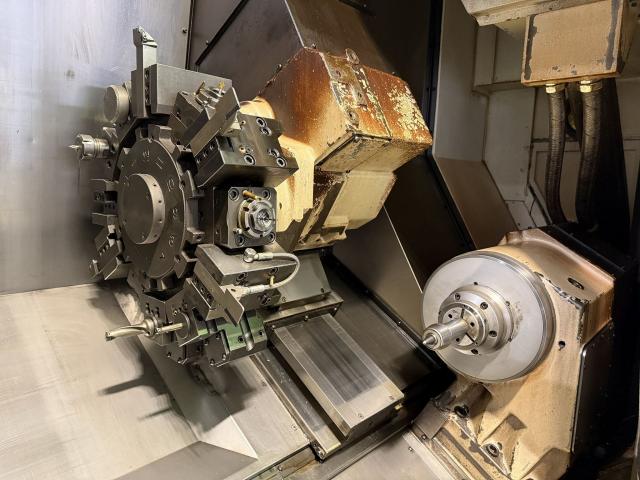

Revolverová hlava
Počet nástr. míst 12, pevné i poháněné BMT60 (ne VDI)
Upínaní nástrojů in. 25 x 25 mm
Upínaní nástrojů out. pr. 40 mm
Poháněné nástroje
Výkon pohonu 7,1/4,1 kW
Rozsah otáček 45 – 6 000 min.-1
Rychlosti pojezdu
Rychloposuv v osách X a Z 25/30 m/min.
Rychloposuv v ose C 200 ot/min.
Pojezdy
Osa X 260 mm
Osa Z 510 mm
Osa Y 115 mm (+70 mm / -45 mm)
Strojní data
Šířka 3330 mm – bez podavače a dopravníku
Hloubka 1800 mm
Výška 2250 mm
Hmotnost stroje 5 250 kg
Příslušenství:
OSP-P300L Advanced One Touch CF-M-E sada obsahující:
Funkce transformace souřadnic
Funkce generování profilu
Advanced One Touch IGF
3D simulatice procesu obrábění
Kontrola překročení času obrábění
Monitorování zatížení (vřeteno, posuvové osy)
Monitorování NC operací (včetně počítání kusů)
Funkce pro zkrácení cyklového času
Funkce Hi-Cut Pro
Funkce řízení otáček vřetene
Vysokotlaké chlazení, max. 20 bar, max. 50l/min

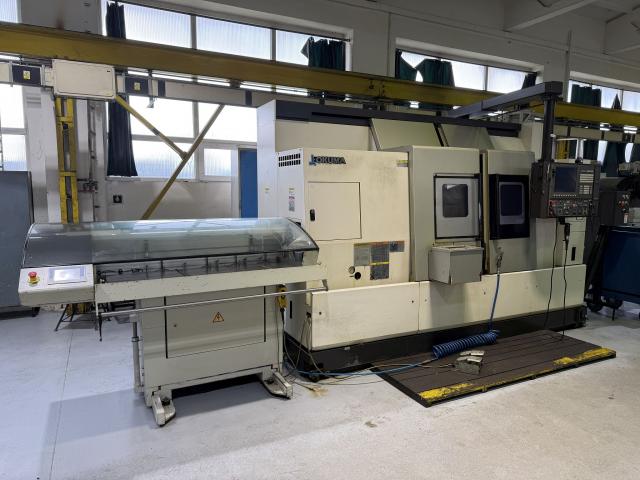

Podavač materiálu ILS typ MUK 7012, se zásobníkem tyčí 6-70 mm/1250 mm, r.v. 05/2014, výrobce Kurt Breuning – IRCO Maschinenbau GmbH, Steinenbronn.

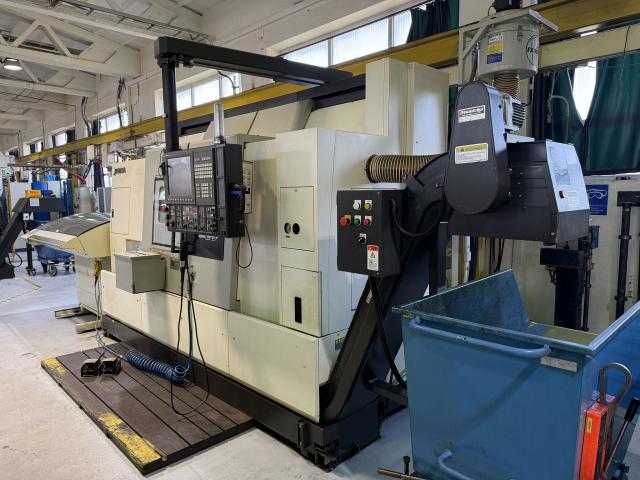

Odsávání FILTERMIST FX4002
Vybavení ke stroji:
Upínač kleštiny: SMW AUTOBLOK: KSZ-DZN-065-A06 201342 (aktuálně na hlavním vřeteni)
kleštiny pr.(mm): 6-7-8-9-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-25-26-27-28-29-30
31-32-34-35-36-38-39-40-41-42-44-45-46-48-50-51-53-55-57-60-64-65
kleštiny s drážkou pr.(mm) 55-60-65
Upínač kleštiny: SMW AUTOBLOK: KSZ-DZN-042 Z140 205073 (aktuálně na vedlejším vřeteni)
kleštiny pr.(mm): 6-7-8-9-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-25-26-27-28-30
31-32-34-35-36-39-38-40-41
Držáky: Držák osový - 5X
Držák nožový - 5x
Držák na planžetu - 2X
Naháněčka čelní oboustranná - 3X
Naháněčka příčná - 3X
Redukční vložková trubka (výroba z metráže)
redukce - silon pr.(mm): 12-14-15,5-17-20-22-24-26-28-30-31-34-36-38-40-42-44-47-50-52 |
