| Description: | Stroj je v dobrém technickém stavu, možno vyzkoušet pod proudem.
CNC universální bruska pro vnější broušení válcových ploch.
Dvě plynule řiditelné osy.
Přesné polohování.
Možnost uložení 21 programů jako standard.
Pracovní prostor:
Oběžný průměr 320 mm.
Vzdálenost mezi hroty / max. délka broušení 500 mm
Max. broušený průměr 300 mm
Max. hmotnost obrobku - mezi hroty 150 kg
Max. hmotnost obrobku - čelisti 40 kg
Brousicí kotouč:
Rozměr (průměr x šířka x otvor) 405x75x127 mm
Řezná rychlost 45 m/s
Brousicí vřeteník:
Rozjezd v příčném směru - osa Z - mm
Rozjezd v podélném směru - osa X 300 mm
Úhel natočení ±30 °
Min. přírůstek 0,0001 mm
Rychloposuv 4 mm/min
Otáčky - ot/min
Stůl:
Rozjezd v podélném směru - osa X - mm
Rozjezd v příčném směru - osa Z 870 mm
Úhel natočení 0 až -10 °
Min. přírůstek 0,0001 mm
Rychloposuv 10 m/min
Pracovní vřeteník:
Typ vřetene s pevným/otočným hrotem
Velikost kužele MK 4
Vrtání vřetene 20 mm
Otáčky 10 až 500 ot/min
Úhel natočení 30 až -90 °
Koník (manuálně nastavitelný)
Velikost kužele MK 4
Rozsah pojezdu koníka 30 mm
Pohony:
Brousicí vřeteno 7,5 kW
Pracovní vřeteník 0,75 (AC servo motor) kW
Posuv stolu 1,6 (AC servo motor) kW
Posuv brousicího vřetene 1,6 (AC servo motor) kW
Celkový příkon 20 kVA
Zastavěná plocha:
Výška osy broušení 1000 mm
Rozměr (šířka x hloubka x výška) 3595x1978x1721 mm
Hmotnost stroje 4600 kg.
The machine is in good technical condition, can be tested under power.

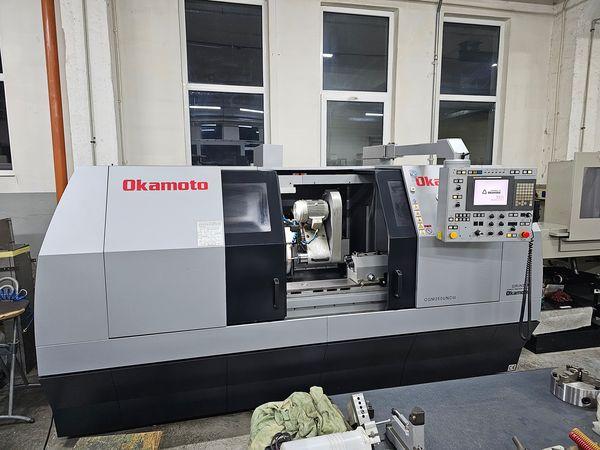

CNC universal grinder for external grinding of cylindrical surfaces.
Two continuously steerable axes.
Precise positioning.
Possibility to store 21 programs as standard.
Working space:
320 mm orbital diameter.
Distance between tines / max. grinding length 500 mm
Max. grinding diameter 300 mm
Max. workpiece weight - between tines 150 kg
Max. workpiece weight - jaws 40 kg
Grinding wheel:
Dimension (diameter x width x opening) 405x75x127 mm
Cutting speed 45 m/s

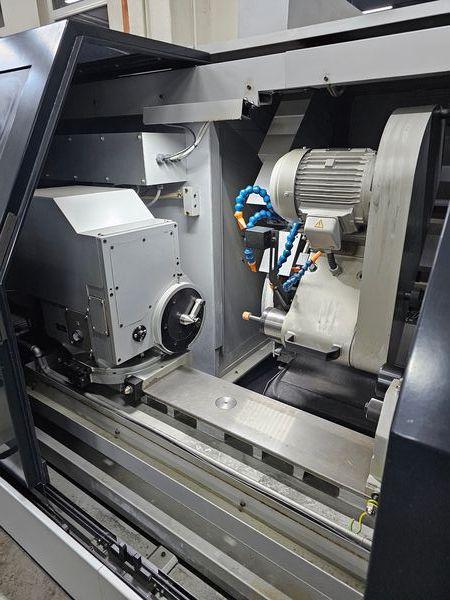

Grinding spindle:
Run-out in transverse direction - Z-axis - mm
Run-out in longitudinal direction - X-axis 300 mm
Angle of rotation ±30°
Min. increment 0,0001 mm
Gnq3b8
Speed feed 4 mm/min
Speed - rpm
Table:
Starting in longitudinal direction - X-axis - mm
Travel in transverse direction - Z axis 870 mm
Rotation angle 0 to -10°
Min. increment 0,0001 mm
Travel speed 10 m/min
Working spindle:
Fixed/rotary spindle type
Cone size MK 4
Spindle drilling 20 mm
Speed 10 to 500 rpm
Rotation angle 30 to -90°
Taper (manually adjustable)
Cone size MK 4
Tailstock travel range 30 mm
Drives:
Grinding spindle 7,5 kW
Working spindle 0,75 (AC servo motor) kW
Table feed 1,6 (AC servo motor) kW
Grinding spindle travel 1,6 (AC servo motor) kW
Total power input 20 kVA
Built-up area:
Grinding axis height 1000 mm
Dimensions (width x depth x height) 3595x1978x1721 mm
Machine weight 4600 kg. |
